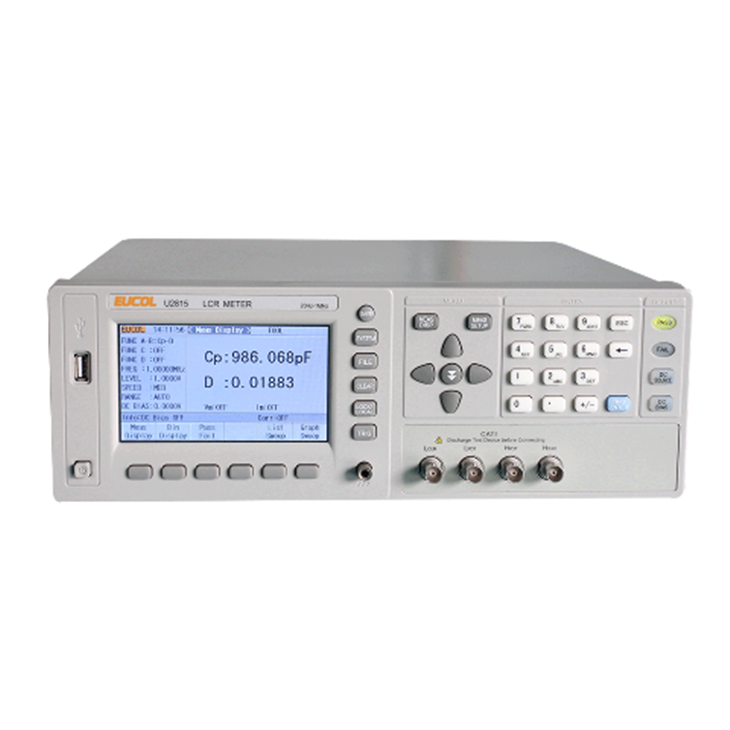

產品型號： U2815 高速LCR數字電橋
測試頻率： 20Hz – 1MHz, 分辨率：10mHz
基本精度： 0.1%
測試電平： 10mV ～ 5V，分辨率：10mV
測試速度： 快速: 120, 中速: 25, 慢速: 5 (次/秒)
內部偏置： -5V – +5V，分辨率: 1mV
輸出阻抗： 10Ω, 30Ω, 50Ω, 100Ω
產品詳情
簡介:
U2815 LCR數字電橋是新一代高頻、寬測試范圍、6位測試分辨率的阻抗測試儀器，高達1MHz的測試頻率、10mV-5V的測試電壓、-5V~+5V的內置直流偏壓，可滿足元件與材料的所有測量要求，為產線質量保證、進貨檢驗及實驗室測量提供了保障。可廣泛應用于傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變?nèi)荻O管、變壓器等諸多電氣性能的分析。
U2815系列產品超高速的測量速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析。
U2815系列產品所提供的Handler、RS232C、USB、GPIB等接口以及完善的命令系統可以輕松實現測試系統的組建。
性能特點:
■ 同時顯示四種不同的參數，組合靈活自如
■ 交直流參數可同時測量，無干擾、自消磁
■ 測試頻率20Hz ～ 1MHz，10mHz步進
■ 測試電平10mV ～ 5V，1mV步進
■ 基本準確度 0.1％
■ 高速高效測量：最快120次/秒
■ 內置連續偏壓-5V~+5V，并支持偏流模式
■ 自動DUT觸發功能：器件即插即測，單次顯示測量結果及判別
■ 電壓或電流的自動電平調整（ALC）功能
■ V、I測試信號電平監視功能
■ 靈活的極限比較器：支持容限模式、順序模式和參數交換
■ 多參數通過測試功能，快速簡便判別器件合格/不合格
■ 強大的列表掃描功能：可混合掃描各種激勵源及顯示各種不同的參數
■ 全新的圖形掃描功能：支持頻率/電平/偏置，使元件分析細致入微
■ 完備的用戶修正功能：支持多達64點點頻修正
■ 豐富的通訊接口：RS232C/USB-CDC/USB-TMC/HANDLER/GPIB
■ 2m/4m測試電纜擴展（選件）
■ 中英文可選操作界面
■ USB存儲支持多種模式：存儲測試數據的CSV和TXT格式，存儲屏顯圖像的BMP,PNG,GIF格式，支持U盤存儲/調用設置文件，支持U盤固件升級
■ 參數保存與調用：所有參數即時保存，關機不丟失，同時支持內部120組，外部500組存儲與調用
