2018-05-28 來源：科聯電子

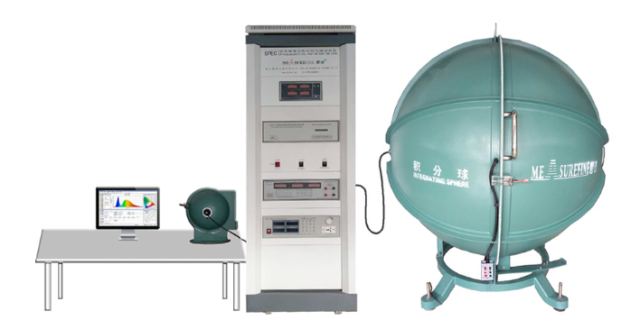

圖片僅供參考，電腦及桌子不包含在內
1、適用范圍：
適用于各類LED光源及燈具的光譜特性（光度、色度）測試。
常規應用：
LED光源、3014、3528、5050、大功率1W、長度≤1.2m LED日光燈管、球泡燈、LED燈具等。
特殊適用：
射燈、筒燈、天花燈等發光角度較窄的燈具。
測量參數包括：
色品坐標、相關色溫、色偏差、色容差、峰值波長、顯色指數、光通量、光效、主波長、色純度、紅色比等。
2、測試標準：
GB/T7922 照明光源顏色的測量方法
GB/T5702-2003 光源顯色性評價方法
GB/T XXXX-XXXX 光通量的測量
LB/T 001-2009 整體式LED 路燈的測量方法
GB/T 24824-2009 普通照明用LED 模塊測量方法
GB/T 24823-2009 普通照明用LED 模塊性能要求
SJ/T11394-2009半導體發光二極管測試方法
QB/T 4057-2010 普通照明用發光二極管性能要求
3、現場要求：
1)客戶自備一張長1.2m,寬0.6m的桌子；
2)客戶自備測試用電腦一臺及打印機一臺，電腦要求自帶（或擴展至）1個通訊接口RS232，1個USB接口；
3)使用現場需要備一個三芯電源插座，設備供電要求：220V±10%，50Hz/60Hz；且必須有良好接地，或者有單獨的接地端子。
一、規格型號、單價、合計、品牌等：
產品名稱規格型號 | 數量 | 儀器用途 | 品牌 |
SPEC3000A快速光譜輻射分析儀 實驗室級 （具有毫秒級測量速度，快速光譜輻射分析儀，精準測試LED、節能燈等光源光譜測試） | 壹臺 | 系統主機,用于分析數據 |
慧譜
|
光電色測試軟件 | 壹張 | 電腦與儀器通訊軟件 | |
LCFB-3Y 光學光纖（Y型光路轉換光纖、標定及測試過程無需切換光纖，無需定標，直接測試） | 壹根 | 傳輸積分球內部光度信號 | |
LCB-15 (1.5m)光學積分球（側開孔） | 壹只 | 給產品提供標準環境 | |
LCB-03（0.3m）光學積分球（側開孔） | 壹只 | 給產品提供標準環境 | |
LCJ 多功能 LED 夾具（3528.5050.3014.大功率.直插） | 壹套 | 光源點燈夾具 | |
OSRAM-24V/50W 標準光源 | 壹臺 | 標定色溫、光通量 | |
OSRAM-6V/10W 標準光源 | 壹只 | 標定色溫、光通量 | |
CP3005高精度恒流直流電源 | 壹臺 | 標定光源點燈及直流產品供電 | |
CP100電參數測量?jī)x | 壹臺 | 電壓 電流 功率 PF光效 | |
LCE-1619配電機柜 | 壹臺 | 把儀器安裝到機柜 美觀 | |
CP-500精密變頻穩壓電源 | 壹臺 | 交流成品燈具供電 |
（二）主要技術指標

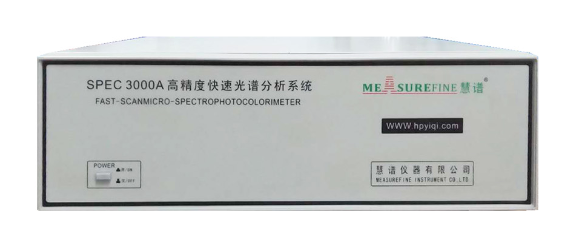

1）SPEC3000A 瞬態光譜輻射分析儀
本系統采用世界先進的全息平場凹面光柵和高性能帶電子快門控制的線性CCD陳列探測器，可同時實現毫秒級的測試速度和傳統機械式光譜儀的測量精度。它具有快速測量、使用方便、長壽命、高可靠性、體積小等有點。
1.1．技術指標
◆測量參數：色品坐標、相關色溫、色偏差、色容差、峰值波長、顯色指數、光通量、光效、主波長、色純度、紅色比等
◆通訊方式：USB
◆測量方式：曝光式、快速
◆波長范圍：380nm～780nm
◆波長精度：±0.3nm
◆波長波動：0.2nm
◆測量帶寬：1.6nm
◆色品精度：±0.0003（標準A光源）
◆光度線性：0.3%
◆雜散光：1.00E-03
◆光通范圍：0.01lm～6.00×10^5lm （選擇相應積分球）
◆色溫范圍：1000K～100000K
◆測量速度：1ms～5000ms
1.2測試環境
◆溫度：25℃±5℃
◆濕度：小于65%RH

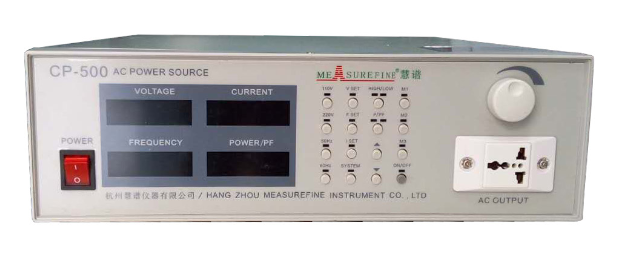

2）CP-500程控精密變頻測試電源
◆ AC-DC-AC 變頻技術
◆ 數字波形合成，波形反饋技術，電源失真度低
◆ 16位單片機控制與測量，智能化程度高
◆ 12位A/D高速采樣測量技術，準確顯示V、A、W、 PF、Hz源表一體化
◆ 采用零輸出阻抗技術，等效阻抗≤0.1
◆ 電源輸出采用浮置隔離，測量安全可靠
◆ 電壓、電流異常，過熱保護功能
◆ 采用鍵盤輸入，具有粗/微調裝置，設定參數迅速、正確
◆ 輸出頻率設定：45.00~65.00Hz
◆ 輸出電壓設定：AC 0.0~300.0V
◆CP-500輸出最大電流：0~150V檔為4.2A；0~300V檔為2.1A
◆ 電壓總失真：≤0.3%(純阻負載)

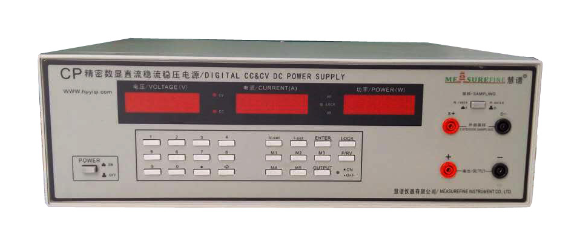

3）CP-3005高精度恒流直流電源
◆ 本電源為光譜測量系統中標準光源的專用恒流源，精度高，測試穩定。
◆ 恒流、穩壓
◆ 程控、液晶顯示
◆ 高精度，低紋波
◆ 安全保護
◆ 輸出電壓： 0~30.000V DC
◆ 輸出電流： 0~3.0000A DC

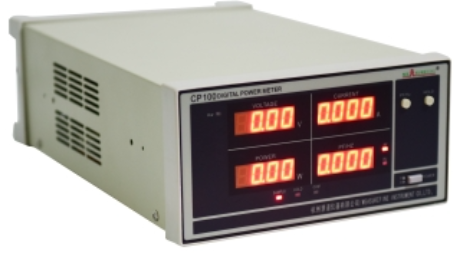

4）CP100通訊型電參數測量?jī)x
◆可測量交流、直流、交直流信號
◆電壓量程: AC: 5~600V, DC: 1~600V，
◆電流量程: AC & DC: 0.005~20.00A
◆精度:±(0.4%reading+0.1%range+1digit)

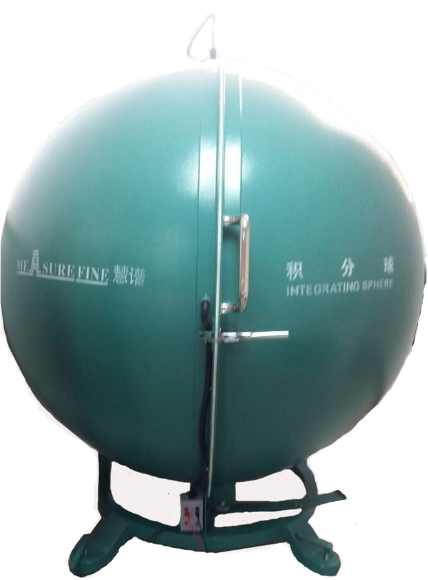

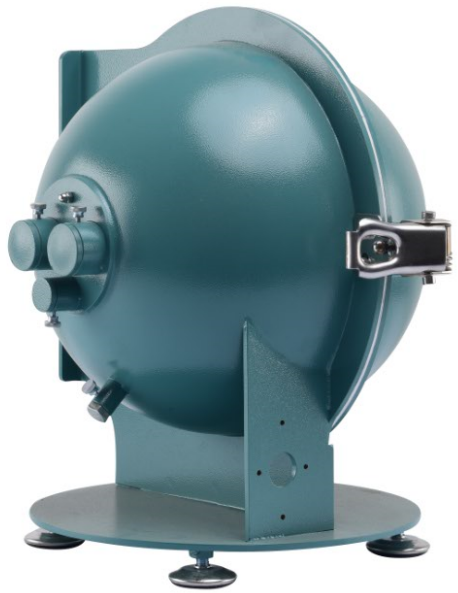

5）光學積分球
◆材質：碳鋼
◆直徑： 1. 5m（側開）、0.3m
◆符合CIE NO.84（1989）標準要求
◆新型工藝，球體沖壓一次成型，無對接焊點，外形美觀，結構敦實
◆分析純硫酸鋇涂層，反射率：ρ≈0.93
6）LCJ多功能夾具（0.3m積分球夾具）
◆提供LCJ多功能LED夾具，適用于貼片LED、3014、3528、5050、大功率1W、雙腳直插、草帽燈等
7）LCFB-3Y 光學光纖
◆規格：Y型光纖
◆長度：3m（可定制）
◆通光內徑：0.4mm
◆接口尺寸：兩端SMA905標準接頭
8）OSRAM標準光源
可見光為380nm~780nm的連續光譜功率分布數據，用于校準光譜測試儀。
用于光度色度儀器的光通量、光譜(色溫)定標。
◆直流：24V 50W 6V 10W

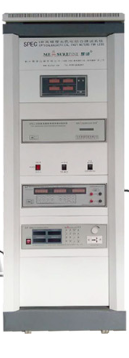

9）LCE-1619配電機柜

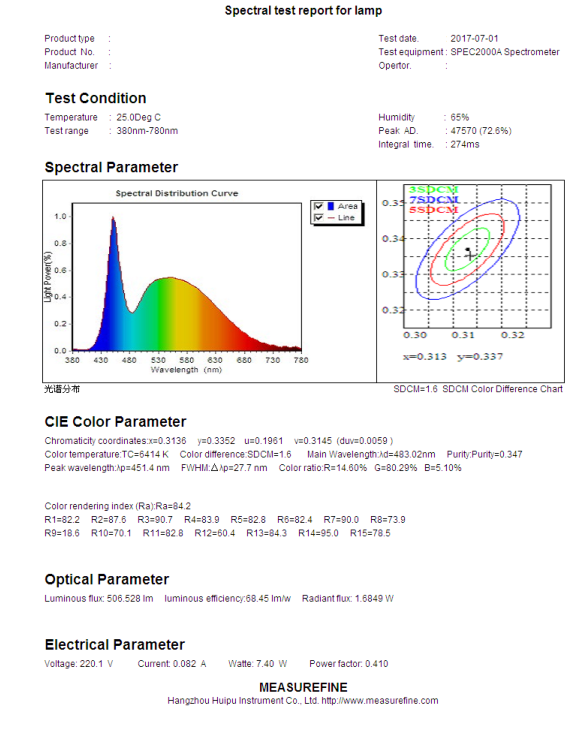

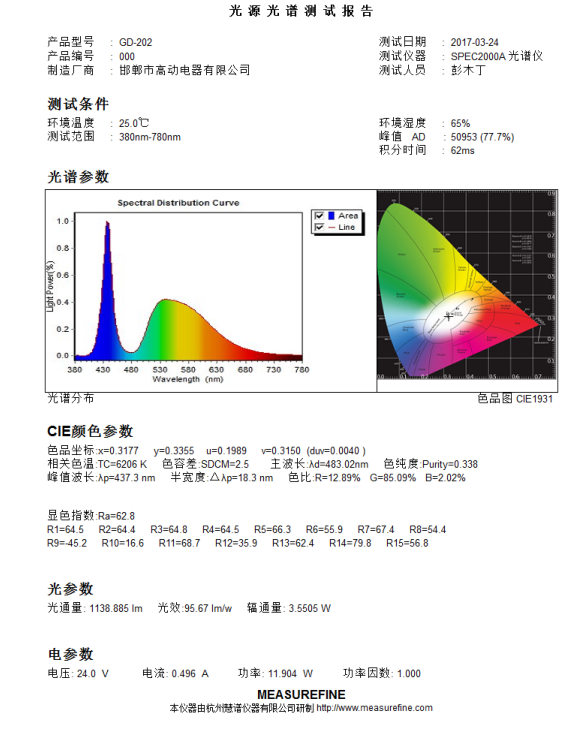

中文光譜測試報告
英文光譜測試報告
